工業廢水處理自動化控制系統

作者：編輯：來源：發布日期： 2020.11.10

信息摘要：

工業生產過程中產生的廢水具有成分復雜、難降解，生物毒性大、強酸堿腐蝕等特點，主要由集水井、事故池、廢堿池、初沉池、厭氧UASB池、CASS池…

工業廢水處理自動化控制系統 Automatic control system of sewage treatment plant

工業生產過程中產生的廢水具有成分復雜、難降解，生物毒性大、強酸堿腐蝕等特點，主要由集水井、事故池、廢堿池、初沉池、厭氧UASB池、CASS池、風機房、砂率系統、污泥處理系統、沼氣回收系統、除臭系統、加藥系統等幾部分組成。因此，深度處理這些廢水的工藝過程復雜，對自動化控制的要求和調試能力水平要求都比較高。華東工控專注于醫藥、化工、造紙、食品加工、紡織化纖等行業工業廢水治理多年，積累了豐富的項目經驗，能為客戶提供電氣整包的全套產品。

客戶挑戰：

1）新建工業廢水處理控制系統，系統初建時容易形成信息孤島，個別子單元無法在中控系統進行集中控制、顯示及存儲；原因：由于各工藝單元由不同的廠家提供，各個廠家自生小的控制單元所用品牌不統一，導致在中控室集中控制及監控時難度比較大。

2）原廢水處理控制系統，由于運營維護欠缺，存在大量的儀表數據無法正常上傳至中控系統，電機等動力設備無法進行遠程控制，甚至于系統基本處于癱瘓狀態，只能在現場對設備進行手動啟停；中控室設備電腦、模擬屏等已經無法滿足當前智能化、精細化生產的需要；由于分期建設，常常存在一個污水廠存在幾套不同控制系統的情況。

解決方案：

1）對于新建工業廢水處理控制系統，我們有專門的項目管理團隊，具有項目整包資質，根據不同的項目制定提供定制化服務，借用現代化的通訊手段，合理解決信息孤島問題。

2）對于原廢水處理控制單元，我們能夠組建專門的專家團隊，對原污水處理廠的運行情況進行考察，并提供定制化的解決方案，幫助客戶完成污水處理控制系統的升級改造。

工業廢水處理過程控制系統供貨范圍包括：高低壓配電、自控PLC柜、自動化控制、信息化管理等中控上位機軟、硬件、大屏顯示、儀表控制箱、廠區照明、視屏監控、電纜橋架、電氣施工接線、系統調試等。

產品特點 Product features

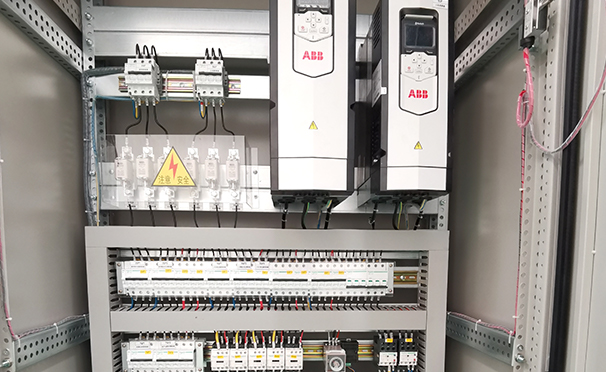

: ◆整個系統采用PLC集中控制，具有本地、遠程功能。 ◆PLC與變頻器采用DP通訊，自主開發多套智能算法精確調節變頻器輸出頻率，保證了控制精度。 ◆所有電機加維修開關，維修開關要求使用西門子/穆勒。且所有檢修開關的狀態信號都進PLC，并參與控制，當檢修開關處在斷開狀態下時，任何控制方式均不能啟動本控制系統。

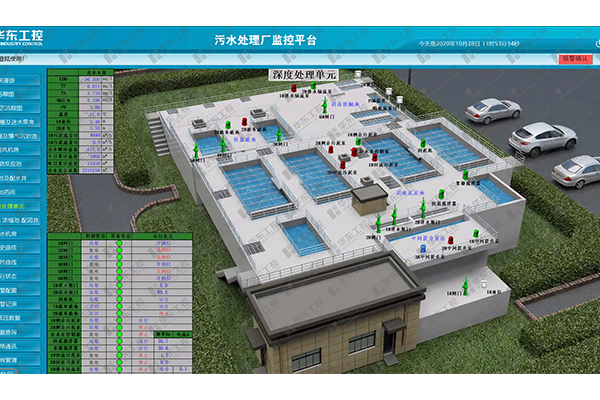

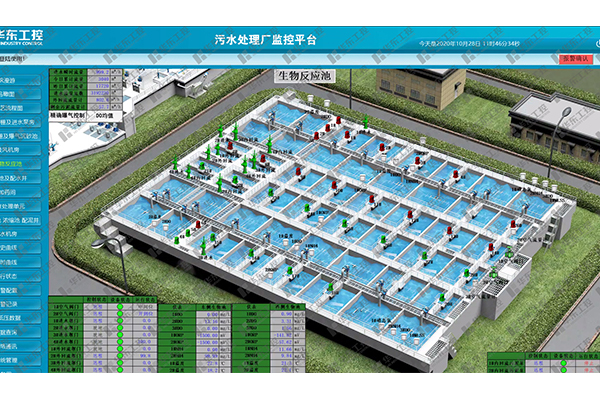

: ◆整個控制系統設有聲光報警器一臺，所有設備、控制系統出現故障，均可發出聲光報警。 ◆設備運行時間、狀態、數據要有歷史記錄，可進行打印，歷史記錄保存1年。 ◆流量?jī)x表采用RS485通訊采集，累積流量現場值與上位機顯示值0誤差。 ◆上位機可實現軟手動、自動控制兩種模式運行。

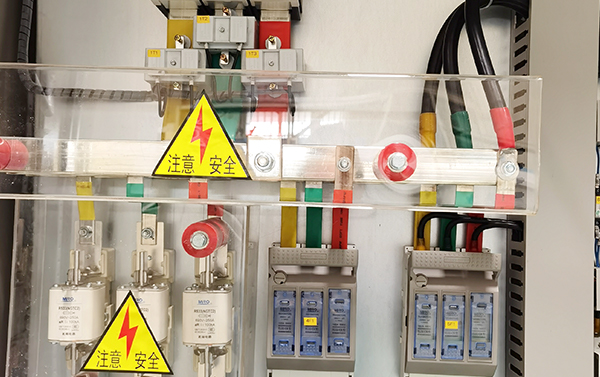

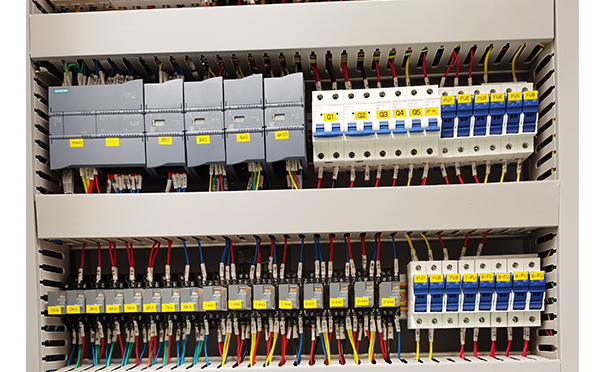

: ◆柜體采用維納爾母線結構，防指觸保護設計，主回路元件采用維納爾母線方式安裝，控制回路接線采用針式線鼻，連線裸露處安裝有機玻璃隔離防護。 ◆主站PLC支持與第三方PLC的多種通訊協議：MODBUS、DP、以太網。 ◆上位機支持OPC訪問，能與第三方設備組網通訊。

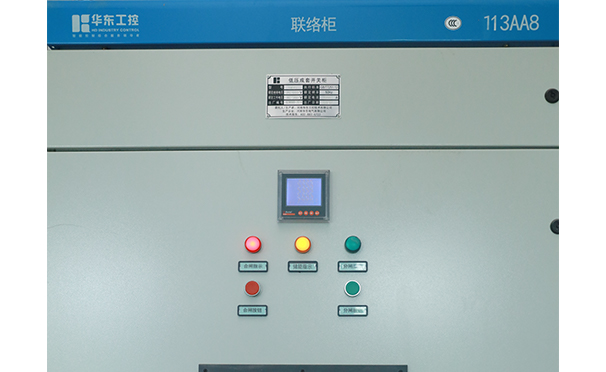

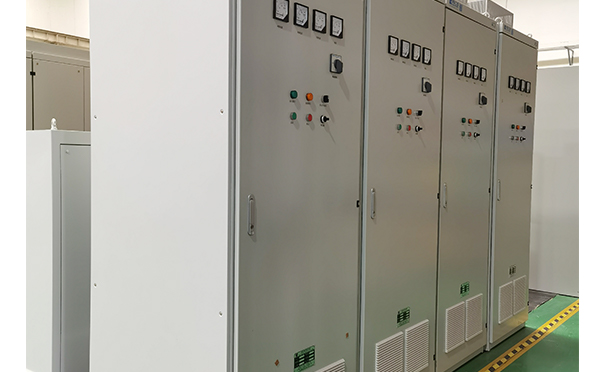

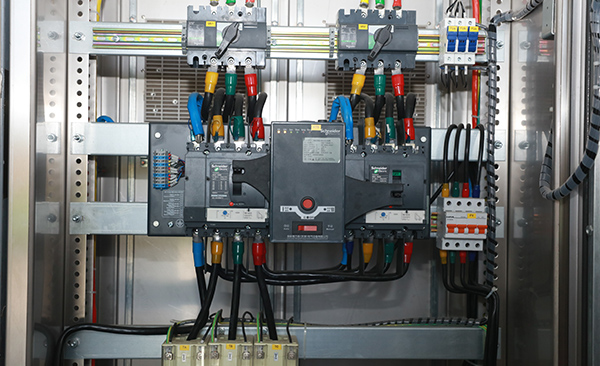

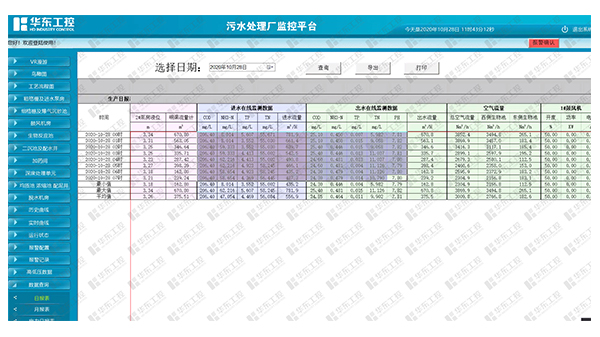

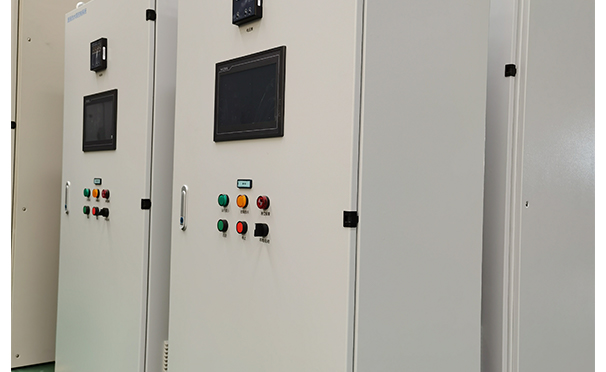

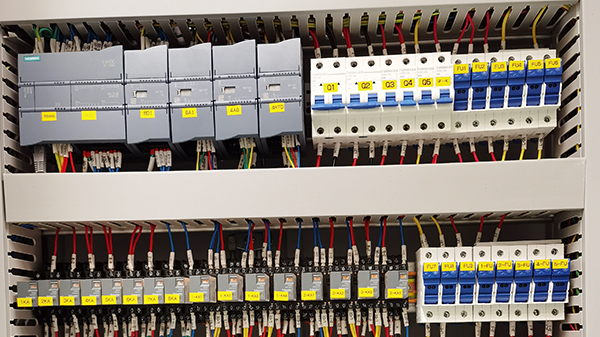

細節展示 Detail display

自主知識產權 Independent intellectual property rights

: 智能加藥系統（發明專利號：ZL201610764077.5）

工業控制系統外部故障的檢查方法（發明專利號：ZL201410411887.3）

一種中水回用泵站控制系統及控制方法（發明專利號：ZL201710469178.4）

華東工控污水處理自動控制系統（軟件著作權號：2017SR740884）
