方案亮點 Program highlights

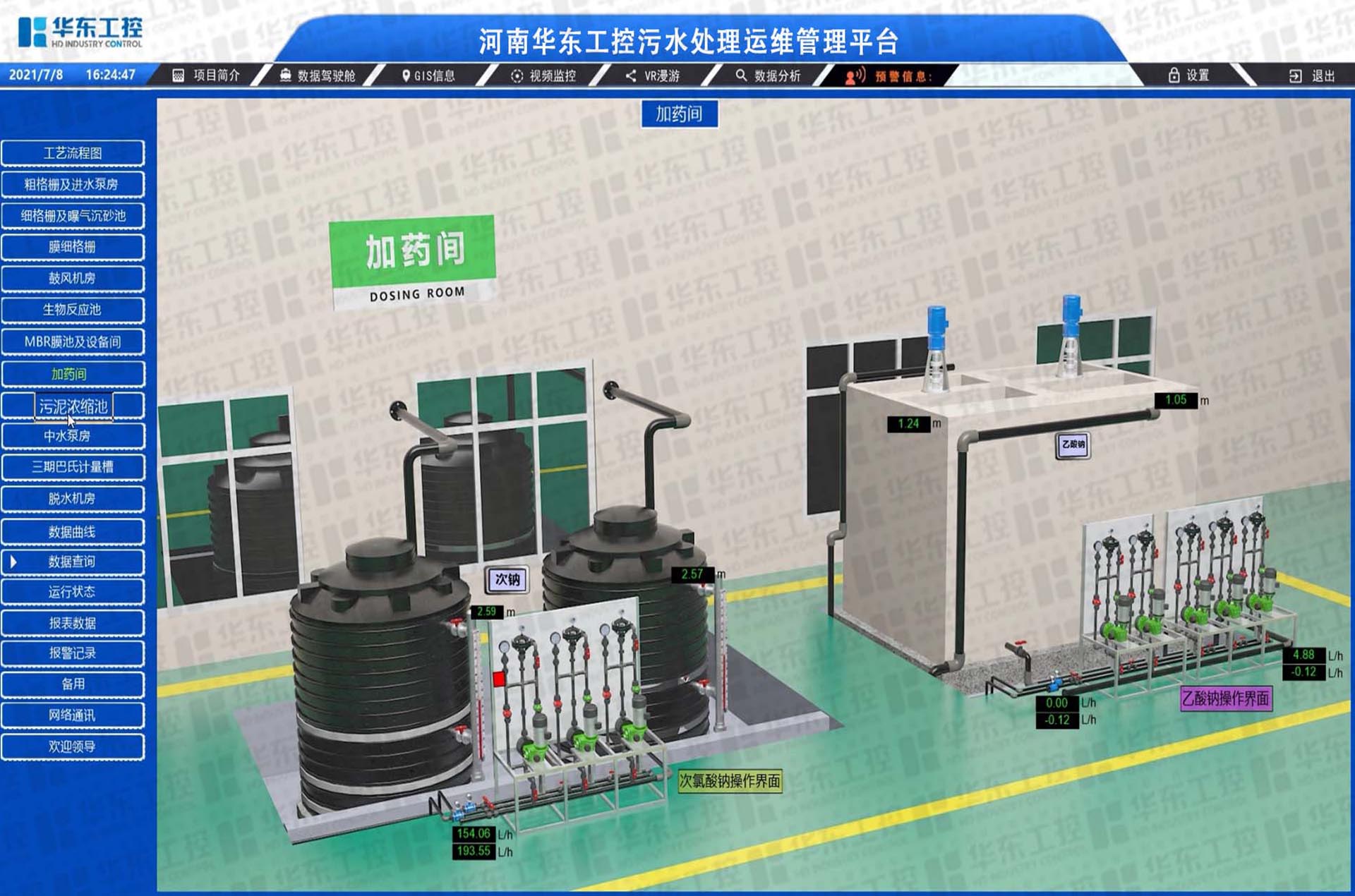

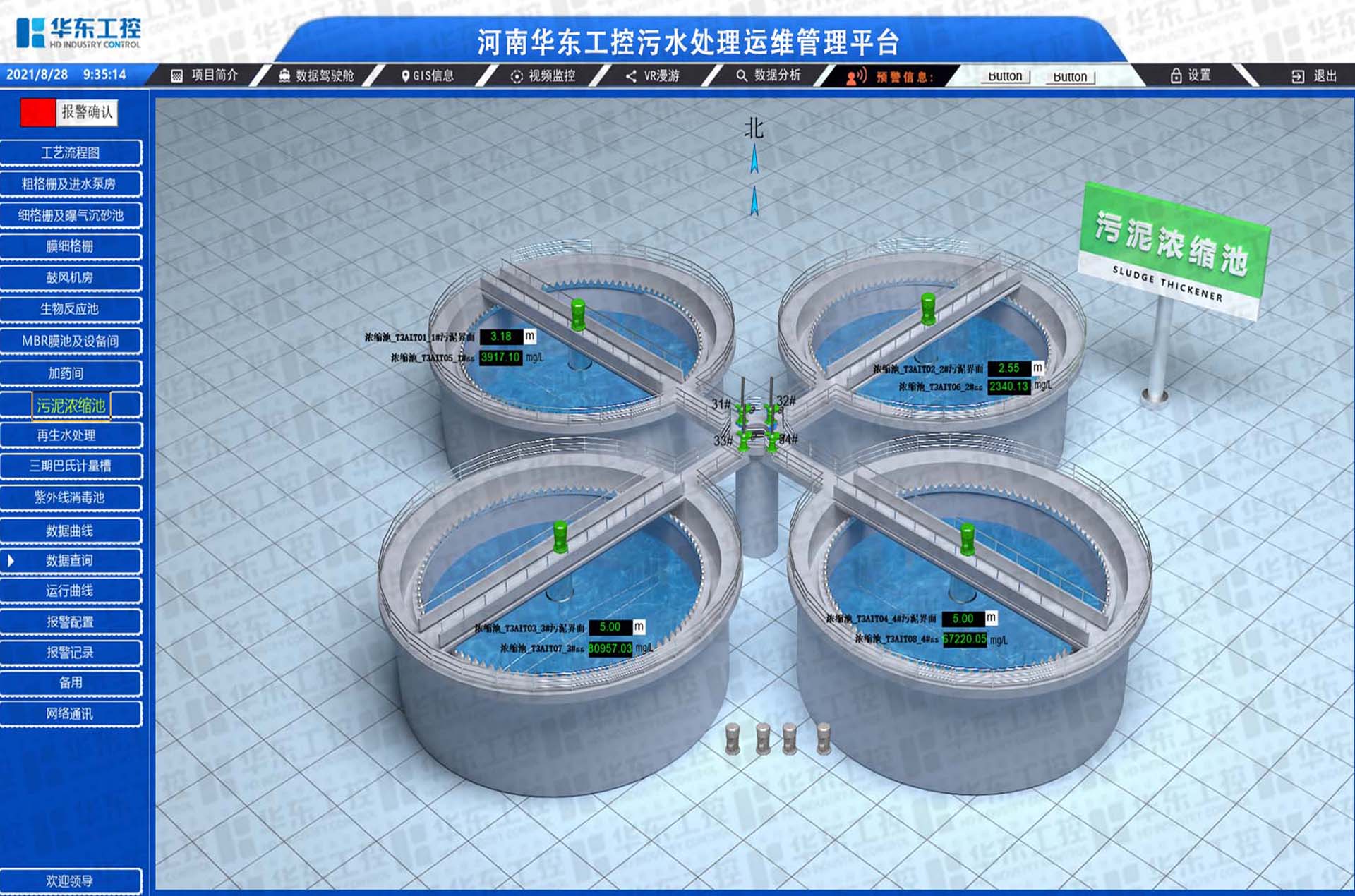

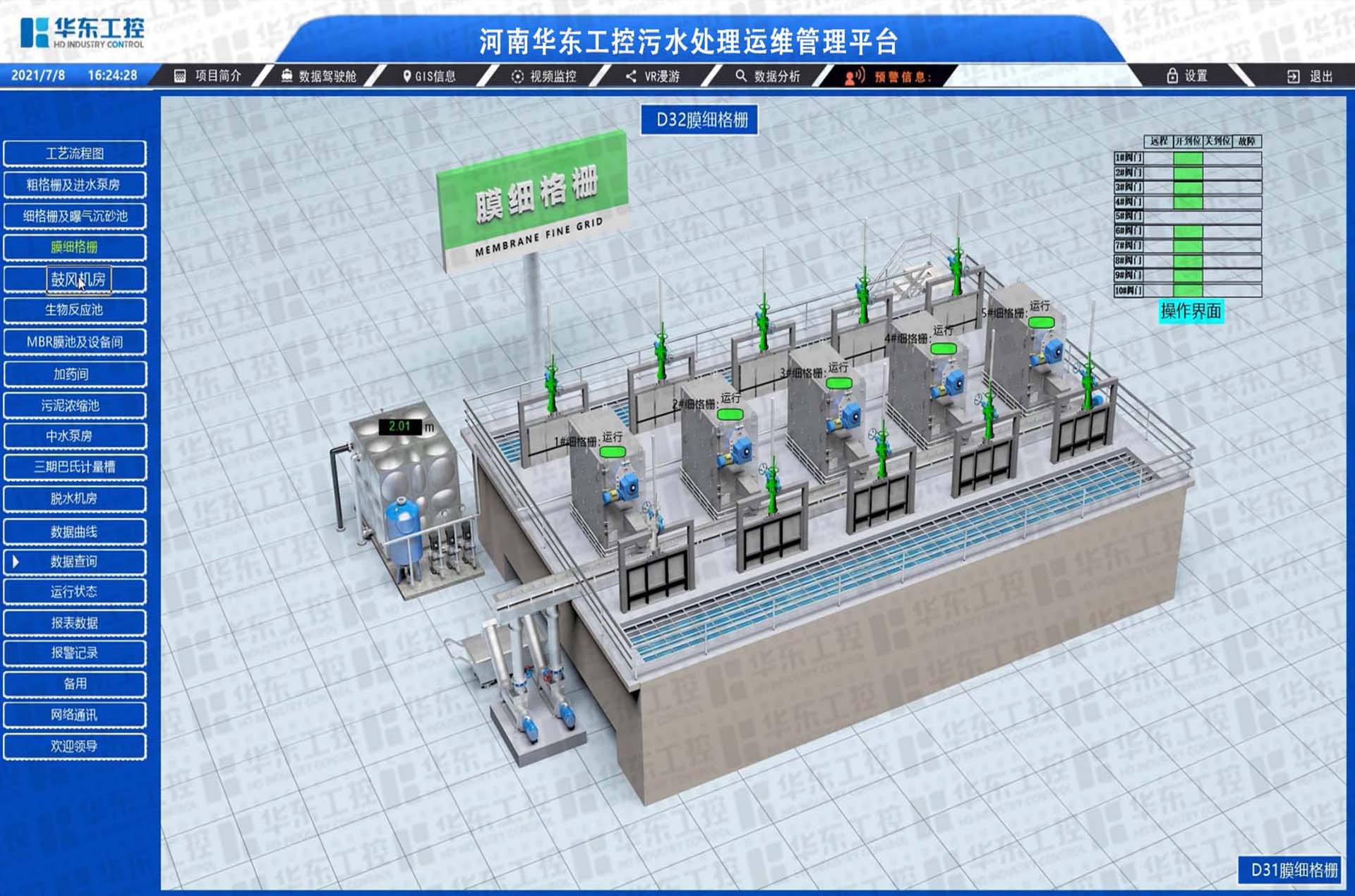

◆1、流量?jī)x表通訊：流量計儀表與PLC采用MODBUS485通訊，上位機可以直觀顯示瞬時流量值和累計流量值，上位機當前顯示值與現場儀表當前值同步，無誤差。數據更新不受通訊故障丟失數據的影響，當儀表數據恢復正常時，上位機數據立刻實時更新最新數據。 ◆2、3D形象逼真：上位機的組態展示畫面采用3D動態圖，形象逼真，高科技感十足。內部人員培訓，簡單易懂，快速上崗。操作工只需要輕點鼠標，有關設備空間位置，設備狀態等運維操作信息在上位機上就能直觀監控到。方便快捷。 ◆3、智能加藥功能：采用本公司發明專利技術，通過加藥日常數據庫、自學習方式建立智能加藥模型，對加藥計量泵的精確控制。

◆4、精準曝氣：污水處理廠的鼓風機房曝氣風機為大能耗設備，通過變頻調速或調節風閥等方式為調節送風量，通過A2O、MBR池的多工藝參量DO.SS.ORP的變化，根據三脈沖量組合式調節方式，實現精準曝氣，可再提高5%以上的節能效果。◆5、WEB發布：WEB發布具有實時性，只需要服務器可以直接外網，通過遠程客戶端就能查詢整個SCADA監控畫面，對操作系統沒有要求。同時，SCADA監控畫面與中控室的上位機操作畫面完全一樣，配置相關登錄權限后，也可開通遠程操作功能。

◆6、電量分析功能：用電負荷綜合管理，可實施對大負荷設備的電能統計，具備電量分析條件，通過對主設備的運行狀態的監視（電力潮流圖），可實現：設備能源綜合平衡、合理分配、優化調度異常、故障分析 (SOE事件、故障錄波、事故追憶)和事故處理對通信網絡及設備的自動監視和管理能源運行潮流數據實時歸檔和信息查詢。◆7、領導駕駛艙：通過駕駛艙大屏，將全廠的運行狀況，運行指標進行集中展示，包括：污水廠5大水質的指標管理；實現對污水廠畫面的實時報警故障監測；遠程監控各污水廠主要設備的運行情況；污水廠營運所需的營運報表；污水廠主要生產單元的運行KPI計算及展示

◆8、3D虛擬場景：3D圖形技術相比較而言，利用計算機模型產生3D圖形圖像并不是太難的事情。如果有足夠準確的模型和足夠的時間，我們就可以生成不同光照條件下各種物體的精確圖像，并實時展示出3D虛擬工廠環境。在虛擬環境中指導工人正常生產，將改變了操作工人的工作方式，能明顯提升水處理工廠控制系統的先進性及智能化水平。◆9、VR虛擬實景導航：VR也能為我們的日常生活提供不少便利，作為工業企業來說，廠區面積大，攝像頭到處分布，只是監控具體點，監控點沒在區域的概念。更沒有人利用VR技術應用于工業生產。通過VR實景導航，用戶可以實時知道自已當前位置，在應對突發事件時，能快速找到最快捷徑，為處理事件贏得時間。同時，也為新員工的培訓提供了直觀的感受。

細節展示 Detail display

自主知識產權 Independent intellectual property rights

智能加藥系統（發明專利號：ZL201610764077.5）

工業控制系統外部故障的檢查方法（發明專利號：ZL201410411887.3）

一種中水回用泵站控制系統及控制方法（發明專利號：ZL201710469178.4）

華東工控污水處理自動控制系統（軟件著作權號：2017SR740884）
